Đọc hiểu bản vẽ kỹ thuật cơ khí
Bạn cần biết đọc hiểu bản vẽ cơ khí vì nó được dùng để thể hiện các chi tiết, đặc điểm của một loại máy móc, hệ thống. Đôi khi, nó dùng để mô tả một chi tiết máy móc riêng biệt nào đó.
Thành thạo đọc hiểu bản vẽ cơ khí sẽ giúp mọi người nắm được cấu tạo, đặc điểm cũng như cách vận hành của máy móc, chi tiết, sản phẩm sản xuất ra. Ngay cả những chi tiết không thể nhìn thấy bằng mắt thường, bản vẽ cơ khí cũng có thể thể hiện một cách rõ ràng.
Những kiến thức cần thiết để đọc hiểu bản vẽ cơ khí
Muốn đọc được một bản vẽ cơ khí, mọi người cần có đầy đủ những kiến thức liên quan tới hình học, họa hình và vẽ kỹ thuật. Ngoài ra, nắm được những nguyên lý, đặc điểm của các chi tiết máy cơ khí hoặc có kinh nghiệm thực tế tại các xưởng cơ khí thì chắc chắn rằng việc học hiểu, phân tích hình dạng, chi tiết trong bản vẽ sẽ đơn giản hơn.
Xem thêm: Vẽ Kỹ Thuật Cơ Khí - Chia Sẻ 10 Cuốn Sách Vẽ Kỹ Thuật Chọn Lọc
Biểu diễn vật thể trong bản vẽ kỹ thuật cơ khí
Hình chiếu vuông góc:
Phương pháp các hình chiếu vuông góc đã được nghiên cứu trong bài viết bản vẽ kỹ thuật bạn có thể tham khảo lại.
Hình chiếu phụ:
Hình chiếu phụ là hình chiếu trên mặt phẳng hình chiếu không song song với mặt phẳng hình chiếu cơ bản. Hình chiếu phụ được dùng trong trường hợp vật thể có bộ phận nào đó, nếu được biểu diễn trên mặt phẳng hình chiếu cơ bản thì sẽ bị biến dạng về hình dạng và kích thước
Hình chiếu riêng phần:
Hình chiếu riêng phần là hình chiếu một phần nhỏ của vật thể trên mặt phẳng hình chiếu song song với mặt phẳng hình chiếu cơ bản.
Hình cắt và mặt cắt
Mặt cắt:
Hình biểu diễn đường bao của vật thể trên mặt phẳng
Hình cắt:
Hình biểu diễn mặt cắt và đường bao của vật thể sau mặt phẳng
Phân loại mặt cắt:
Mặt cắt chập
- Vẽ ngay trên hình chiếu tương ứng.
- Biểu diễn vật thể có hình dạng đơn giản.
Mặt cắt rời
-Vẽ ở ngoài hình chiếu tương ứng.
-Vẽ gần hình chiếu, liên hệ với hình chiếu bằng nét chấm mảnh.
Phân loại hình cắt
Tùy thuộc vào vị trí mặt phẳng cắt và số lượng mặt phẳng cắt mà hình cắt có tên gọi khác nhau.
Chủ yếu hình cắt được chia thành:
Hình cắt riêng phần:
- Là hình biểu diễn một phần vật thể dưới dạng hình cắt
- Được ngăn cách với phần còn lại của vật thể bằng nét gạch
chấm mảnh
Hình cắt bán phần
- Là hình biểu diễn một nửa hình cắt ghép với một nửa hình chiếu và được ngăn cách nhau bằng nét gạch chấm mảnh
- Biểu diễn những vật thể có tính chất đối xứng
Hình cắt toàn phần
- Sự dụng một mặt phẳng cắt để chia vật thể thành 2 phần.
- Biểu diễn hình dạng bên trong của vật thể.
Hình chiếu trích
Hình trích là hình được biểu diễn ( thường được phóng to ) trích ra từ một hình biểu diễn đã có trên bản vẽ.
Phân loại bản vẽ kỹ thuật cơ khí
Bản vẽ chi tiết (Drawing Part)
Bản vẽ lắp ráp (Assembly Drawing)
Bản vẽ sơ đồ (Schema)
Hướng dẫn đọc hiểu bản vẽ kỹ thuật cơ khí
Sau đây trung tâm CAMMECH sẽ hướng dẫn các bạn đọc bản vẽ kỹ thuật từng bước cụ thể theo các loại bản vẽ kỹ thuật cơ khí khác nhau:
- Bản vẽ chi tiết
Biểu diễn chính xác hình dạng, kết cấu của chi tiết.
Gồm toàn bộ kích thước, yêu cầu kỹ thuật để gia công, kiểm tra.
- Trình tự đọc bản vẽ chi tiết
Phân tích và đọc bản vẽ sau:
- Bản vẽ lắp ráp
Bản vẽ lắp bộ phận
-Thể hiện hình dáng và vị trí tương quan của các chi
tiết trong bộ phận máy.
Bản vẽ lắp chung
-Thể hiện hình dáng và vị trí tương quan giữa các bộ phận máy.
-Thường sử dụng cho cấu tạo phức tạp.

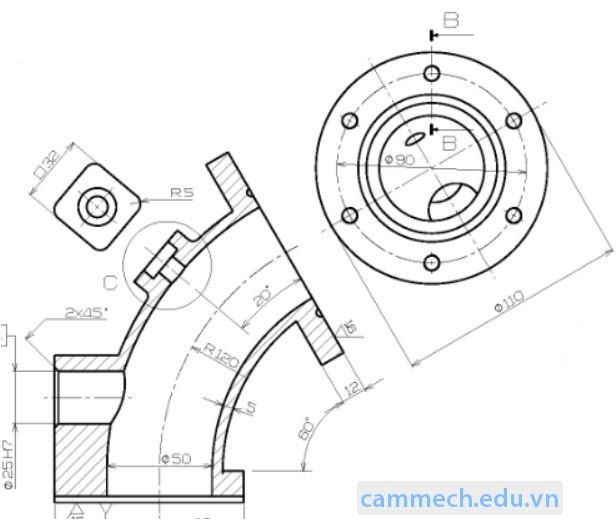

- Trình tự đọc bản vẽ lắp
Phân tích và đọc bản vẽ sau:
Tổng kết:
Để đọc hiểu bản vẽ kỹ thuật cơ khí thành thạo bạn cần phải trang bị đầy đủ kiến thức về hình chiếu, các quy định về tiêu chuẩn, loại bản vẽ.... Ngoài ra cần thêm các kiến thức khi đi làm thực tế, tổng hợp các kiến thức trên sẽ giúp bạn đọc hiểu bản vẽ một cách dễ dàng và nhanh chóng.
Các bạn có thể tham gia các khóa học thiết kế 2D hay 3D của trung tâm Cammech để rèn luyện kỹ năng dựng hình cũng như nâng cao khả năng đọc bản vẽ của mình.
Chúc các bạn thành công!
